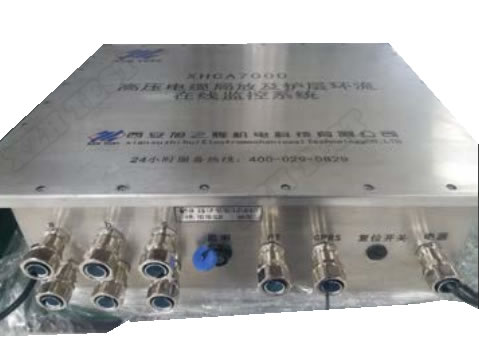

XHCA7000電纜接頭局放在線測量系統

  • 產品概述

       本系統適用于對 110kV 及以上電壓等級電纜接頭的局部放電和環流在線及離線監測。結合數字信號處理技術和虛擬儀器技術研制的電纜接頭局部放電在線監測系統，用于 110kV 及以上電纜的巡檢，并能存儲各個接頭及各段電纜測試譜圖、進行趨勢分析，從而及時發現電纜及接頭的絕緣缺陷，并為評估其絕緣水平及老化程度提供判據，為電纜的檢修工作提供依據。

  • 性能特點

★輸入通道：三路同步，單端接地方式
★A/D 轉換精度：12 位
★帶寬限制：100k--100MHz 的模擬輸入帶寬可選
★采樣速率：100MS/s 單次采樣
★存儲深度：每通道 16MB
★觸發方式：外觸發
★外經尺寸：240mm X 240mm X 100mm
★供電電源：5V±1 ? 額定功率：12W
★工作溫度：-20℃~75℃ ? 防水等級：IP65
★通信協議：TCP/IP 網絡協議

  • 技術參數

☆本系統最小測量放電幅值：20mV（現場）
☆頻率范圍為 30kHz～50MHz
☆放電脈沖的時間分辨率為 10μs
☆相位分辨率為 0.18°
☆本系統最小環流檢測值：小于 0.1A

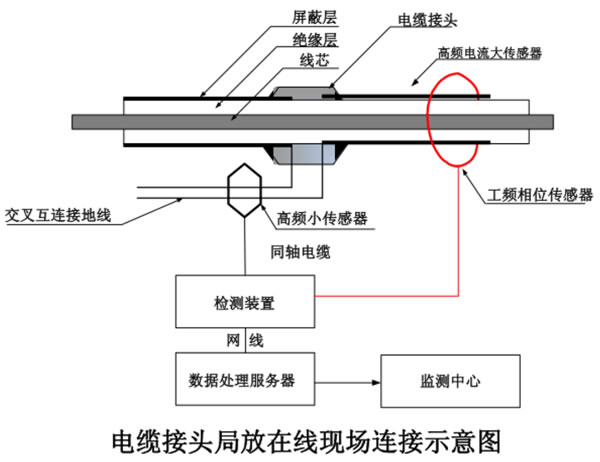

  • 現場接線圖


  • 使用現場

?電力系統的發電、輸電、變電、配電等；
?廠礦：大型生產制造廠家以及各種礦業公司；
?冶金石化：治煉、化工、水處理等；
?交通：港口 /鐵路/公路/機場以及市政路燈等；
?企事業單位：大型企事業單位的后勤部；
?建筑行業：大型建筑、物業公司；
?電力裝試：各種等級的電力安裝調試公司；

  • 問題處理
常見問題解決辦法

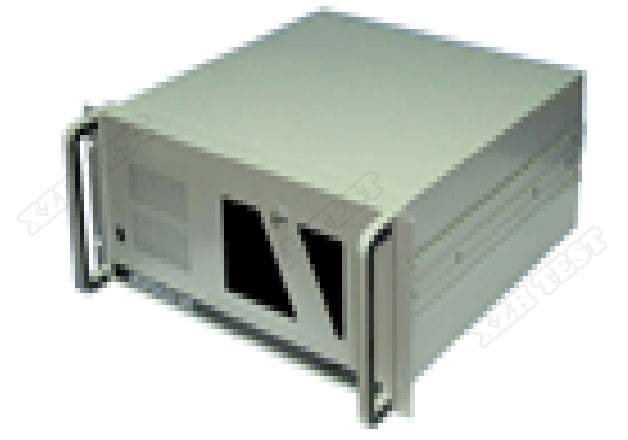

工控機無法開機斷電后，重新上電
工控機無法進入系統是否系統故障，如果是請還原操作系統
采集卡連接不上請檢查 IP 地址是否設置正確，網絡通信是否正常，采集卡是否損壞，網線是否連接
采集卡能夠連接但是無信號請檢查傳感器連接是否正確，信號線是否可靠，采集卡是否損毀
系統工作不穩定系統斷電，間隔一定時間重新上電
參數設置無法正常設置請多重復幾次
數據無法存入數據庫請檢查數據庫服務是否啟動，DNS 是否添加，所使用數據庫是否正確
點擊操作按鈕無響應請重復點擊幾次
系統運行過程中突然崩潰請記錄現象，并及時反饋軟件工程師
