傳輸

　  電能的傳輸，它和發電、變電、配電、用電一起，構成電力系統的整體功能。通過輸電，把相距甚遠的(可達數千千米)發電廠和負荷中心聯系起來形成網絡，使電能的開發和利用超越地域的限制。和其他能源的傳輸(如輸煤、輸油等)相比，輸電的損耗小、效益高、靈活方便、易于調控、環境污染少;輸電還可以將不同地點的發電廠連接起來，實行峰谷調節。輸電是電能利用優越性的重要體現，在現代化社會中，它是重要的能源動脈。

　  輸電線路按結構形式可分為架空輸電線路和地下輸電線路。前者由線路桿塔、導線、絕緣子等構成，架設在地面上；后者主要用電纜，敷設在地下(或水下)。輸電按所送電壓性質可分為直流輸電和交流輸電。

　　輸電電壓的高低是輸電技術發展水平的主要標志。到20世紀90年代，世界各國常用輸電電壓有220千伏及以上的高壓輸電330～765千伏的超高壓輸電，1000千伏及以上的特高壓輸電。

　　變電

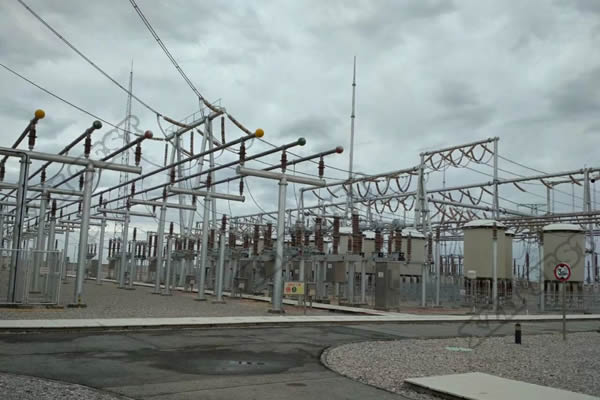

　　電力系統中，發電廠將天然的一次能源轉變成電能，向遠方的電力用戶送電，為了減小輸電線路上的電能損耗及線路阻抗壓降，需要將電壓升高；為了滿足電力用戶安全的需要，又要將電壓降低，并分配給各個用戶，這就需要能升高和降低電壓，并能分配電能的變電站。所以變電站是電力系統中通過其變換電壓、接受和分配電能的電工裝置，它是聯系發電廠和電力用戶的中間環節，同時通過變電站將各電壓等級的電網聯系起來，變電站的作用是變換電壓，傳輸和分配電能。變電站由電力變壓器、配電裝置、二次系統及必要的附屬設備組成。

　　變壓器是變電站的中心設備，變壓器利用的是電磁感應原理。

　　配電裝置是變電站中所有的開關電器、載流導體輔助設備連接在一起的裝置。其作用是接受和分配電能。配電裝置主要由母線、高壓斷路器開關、電抗器線圈、互感器、電力電容器、避雷器、高壓熔斷器、二次設備及必要的其他輔助設備所組成。

　　二次設備是指一次系統狀態測量、控制、監察和保護的設備裝置。由這些設備構成的回路叫二次回路，總稱二次系統。

　　二次系統的設備包含測量裝置、控制裝置、繼電保護裝置、自動控制裝置、直流系統及必要的附屬設備。
