高壓電纜外護套故障測試儀不僅用于敷設后各種電線電纜擊穿點及沒有擊穿但絕緣電阻值偏低位置的預定位，也可用于廠內各種線纜故障點的預定位。該設備將高壓恒流源和電橋集成在一個便攜式鋁合金箱，具有電壓高、重量輕、操作方便的特點。其測量步驟具體如下：

       首先，用萬用表或搖表確認電纜擊穿狀態，記錄各芯的對地絕緣電阻或擊穿殘壓等數值；同時還要記錄待測電纜長度、型號、截面等詳細參數，并且沿電纜敷設路徑巡視，在遠端短路故障電纜及輔助電纜出線端子，留一人在遠端監護，防止高壓傷人。

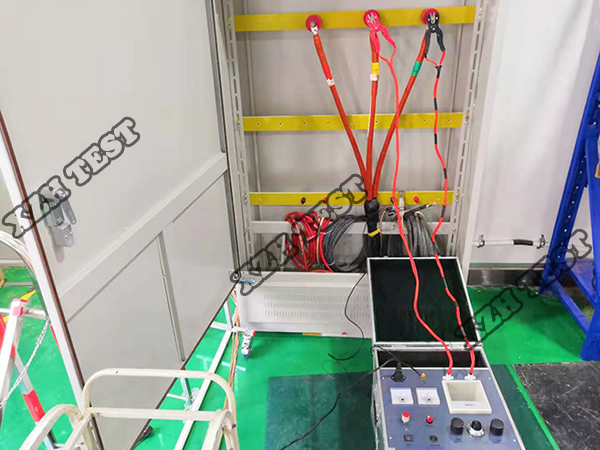

       其次,設備接地端可靠近接至定位現場接地體，接地棒接在儀器接地端，測量首端（黑夾）接在故障電纜線芯，測量末端（紅夾）接輔助電纜線芯。

       接著將電源接在AC220V，開啟電源，旋轉調零鈕，使檢流計指向零；高壓調節按鈕沿逆時針?lè)较虻降祝瑒t零位啟動；沿順時針?lè)较蚓徛D(zhuǎn)高壓調節按鈕，觀察電壓表及電流表，直到電流表超過5mA。若電流不穩定，可繼續升高電壓，保持一段時間，形成穩定電弧或?qū)щ妳^(qū)，保證整個測試過程中電流穩定。

       然后沿順時針?lè)较蛐D(zhuǎn)放大旋鈕，逐檔增大靈敏度，至檢流計有明顯偏轉（注意不要過度）。旋轉‰刻度盤，使檢流計指零。（若指針偏左，順時針旋轉；指針偏右，則逆時針旋轉）。記錄此時‰刻度盤的讀數P1‰。

       最后將測試鉗交換位置，重復前面兩步，獲取另一個讀數P2，此時P1+P2=1000；按照公式X=2×L×P1‰從而計算出故障點的位置。

       另外，我們?cè)跍y(cè)量過程中要保證數據的準確性，需要注意以下幾個方面：

       其一、上述公式中的“2”，原因是輔助電纜使參與計算的電纜延長了一倍；

       其二、三芯電纜均擊穿或相互短路，可選一絕緣電阻較好線芯為輔助電纜；

       其三、用不同截面的線芯作為輔助電纜折算至故障電纜的長度。如故障截面為Sx，輔助電纜為S，則上述公式變?yōu)椋篨=P1‰×（1+Sx/S）×L；

       第四、現場干擾會影響檢流計零位，可在靈敏度位置重新調零；試驗電壓降為零，其它不變，調零；再一次升壓平衡調節，則數值更為準確。
