引言：電力于我們現在的人來說就像魚兒離不開水，但是它是怎么被送到我們千家萬戶的呢?其實，就是通過一根根電纜輸送到我們身邊，生活中我們大體將電纜分為地埋電纜和架空電纜，地埋電纜敷設對比架空敷設有布置美觀、施工成本低、對周圍影響小等一系列優點。所以在生產和生活中地埋敷設的電纜越來越多。不過地埋電纜在眾多優點的同時也有一個缺點，那就是電纜出現故障的時候總是不能及時發現。結果會導致通信、生活用電的中斷，故障電纜在長期超負荷運行中出現安全隱患，給人們帶來不便及困擾，嚴重會造成經濟損失，人員傷亡。以下是我單位服務人員經過多次現場試驗，總結出快速查找地埋電纜故障的方法。

本案例發生在河南某地，35kV三芯電纜，全長500m左右，路徑走向清楚。

一：判斷故障性質

用搖表測試三相對地的絕緣阻值，A相和B相絕緣阻值：∞，C相絕緣阻值：2kΩ；，初步判斷C相故障為高阻接地故障。

二：故障預定位

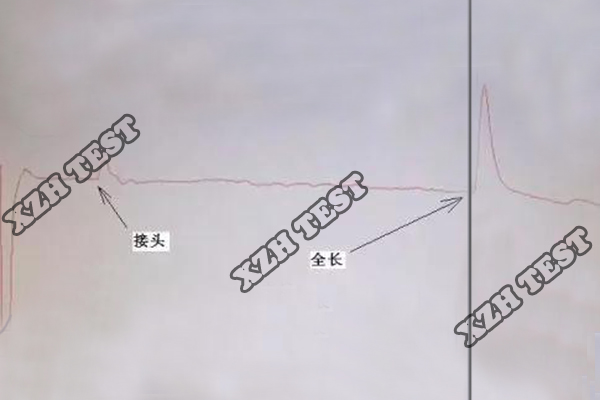

1.首先用XHGG501A電纜故障測試儀的低壓脈沖法測試電纜全長（分別測試A、B、C三相）

得到全長波形圖，距離顯示均為：500m

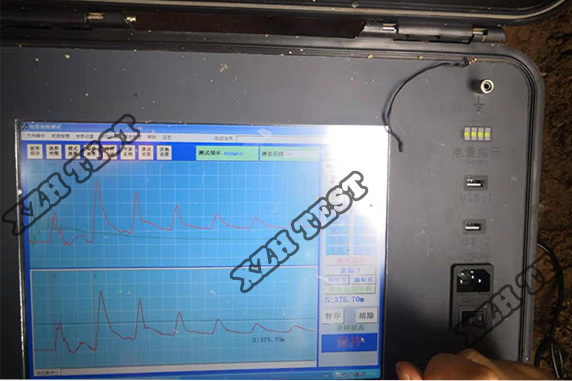

2.對電纜加壓，用XHGG501A電纜故障測試儀閃絡取樣法采集波形

故障距離:375.70m

三：電纜路徑查找

現場人員有電纜的施工圖紙，電纜路徑比較清楚。

四：精準定點

1．從測出的故障距離可知，地埋電纜故障點在接頭附近，懷疑是接頭故障；

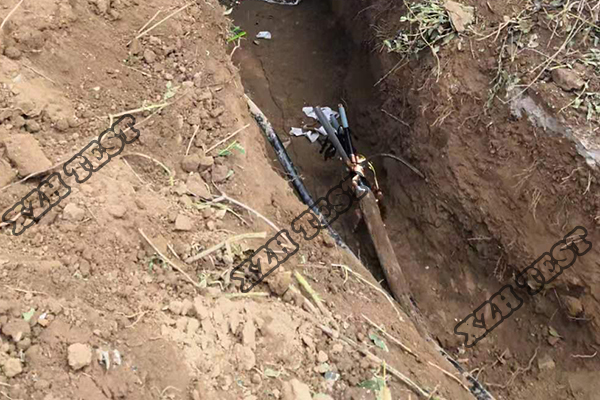

2．從圖紙標識接頭處往兩端定點，在圖紙標示接頭的電纜溝上方聽到明顯電纜被擊穿的聲音，判斷地埋電纜故障點在此處。

以上就是地埋電纜故障查找的方法。
