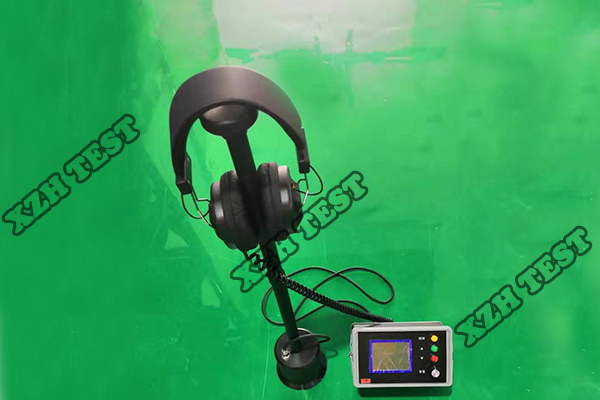

在電纜故障檢測過程中,粗側完成后往往只能得到故障點的初步測距結果,考慮到電纜存在預留、彎曲等情況,我們根據測距結果對照電纜路徑圖找出的電纜故障點和實際的故障位置一般都是有一定差距的,這樣就需要在完成粗側后,以此數據為基礎,利用電纜故障定點儀在一定的范圍內對故障點進行準確定位。那么我們以XHDD503B電纜故障定點儀為例來了解它是如何對電纜故障點準確定位的。

XHDD503B電纜故障定點儀采用波形顯示的聲磁同步法進行故障準確定位,是一種非常準確的定點方法,其原理是在傳統的聲測定點法的基礎上進行改進的,XHDD503B電纜故障定點儀利用放電脈沖磁場作為同步信號,對聲音進行數字化采樣,將聲音波形顯示出來,波形可以持續保持,避免了聲音轉瞬即逝的缺點,而且故障點放電波形和噪聲有明顯的區別,更重要的是多次放電的聲音波形均非常相似,當觀察到多次放電的聲音波形相同時,可以明確判斷已經采集到了放電聲音?，F(xiàn)場測試時,往往已經聽到故障點放電聲,但僅靠聲音強弱仍很難準確判定故障點位置,特別是當電纜敷設在管道里面時,困難更大。通過檢測電磁信號和聲音信號之間的時間差,可以解決這個問題。由于電磁信號的傳播速度是光速,從電纜傳播到傳感器的時間可以忽略不計;而聲音傳播速度相比起來慢的多,為每秒幾百米的量級;因此,通過檢測電磁、聲音信號之間的時間差,可以判斷故障點的遠近。當不斷移動傳感器,找到聲磁用時間很少的點,則其下方就是故障點。
