一．現場情況描述：

（1）電纜兩端：35kV嘉寓3號線35F4  08號箱變到BJ1（架空線桿塔） ；

（2）路徑：路徑清楚，直埋+電纜接頭工作井；

（3）電纜接頭位置：每個接頭均有工作井，有2個中間接頭，一個戶內終端接頭，一個戶外終端接頭；

（4）電纜絕緣電阻：5000V搖表測試相對地（其余相接地）2GΩ左右，IR（吸收比）為1；

（5）其他：電纜交流耐壓52kV在50min時閃絡保護，重新耐壓7kV左右無法再上升，確定該電纜A相閃絡擊穿。

二．測試所用設備：

（1）絕緣測試工具：XHMR-5kV絕緣電阻測試儀

（2）高壓源：5-50操作箱試驗變壓器、40/6脈沖儲能電容；

（3）粗測設備：測距主機502

（4）精測設備：定點儀503D

（5）耐壓設備：XHBP-1056/528 變頻串聯諧振耐壓試驗裝置；

（6）其他設備：燒穿電橋60Q

三．具體測試過程：

（1）絕緣測試：耐壓前絕緣R15S：387GΩ、R60S：869GΩ，吸收比為2.25；耐壓后絕緣2GΩ，吸收比為1；

（2）路徑查找：新鋪設電纜，有點懶標志樁，鋪設電纜的人員在現場；

（3）高壓檢測：

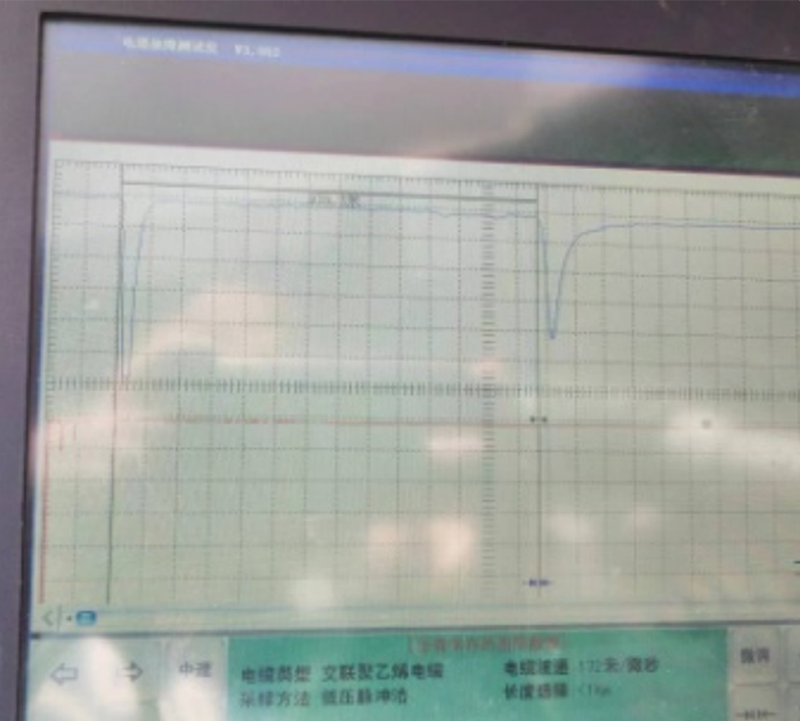

1）用502的低壓脈沖法測量得到電纜全長940m，初步懷疑300m與600m的電纜接頭處為故障擊穿點（現場提供中間接頭位置與粗測距離基本吻合）；

2）將箱變內除去故障相外包含變壓器全部短接接地，交流耐壓10kV左右，5000V搖表無法直接顯示電纜存在故障，初步懷疑閃絡法需要的電壓較高，因此直接選擇燒穿電橋先將故障點燒出完整通道，燒穿時的電壓一直保持4kV左右，電流保持10mA左右上下波動（不穩定），持續燒穿10min，電壓降為0.3kV，電流上升至300mA以上，確定故障點被燒穿；

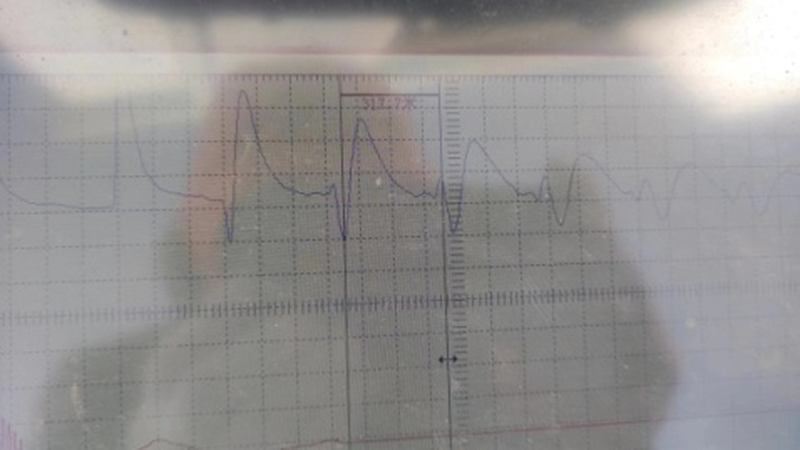

3）用高壓閃絡法（操作箱與試驗變壓器對應連接，拔掉短路桿，高壓輸出到40/6再通過放電球間隙到電纜故障相，電容的接地極接到電纜銅辮子），用502的閃絡法采樣波形分析得到故障距離為317.7m；

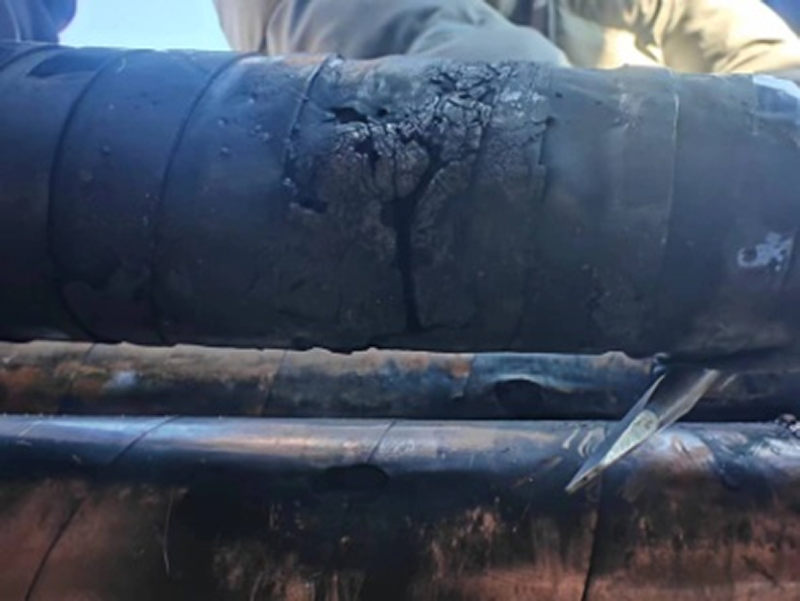

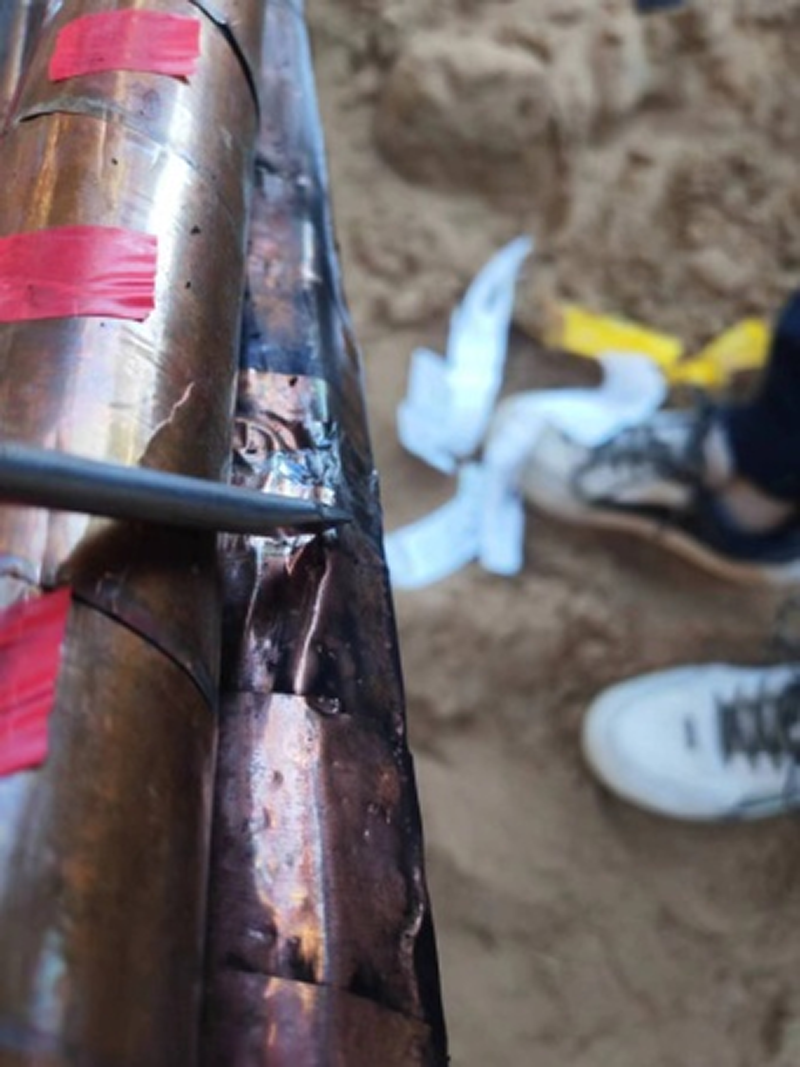

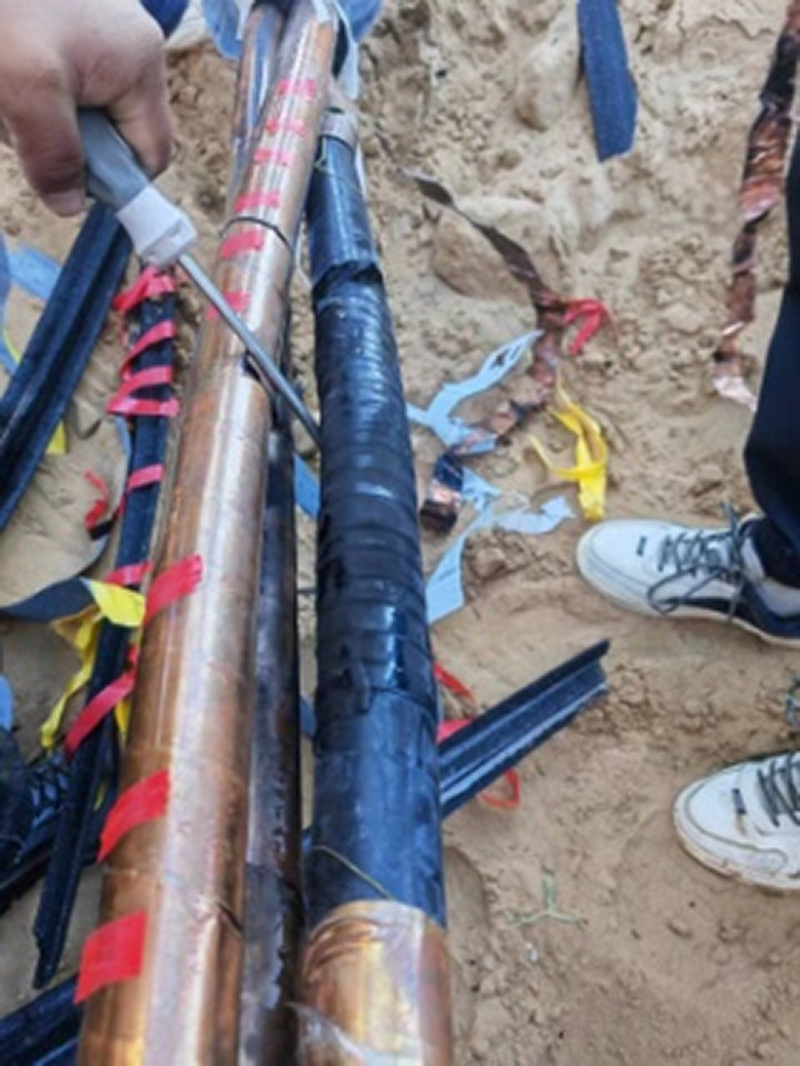

（4）精確定點：在粗測位置前后的中間接頭井處并無任何故障放電聲音，用定點儀在粗測位置前后在320m左右處聽到明顯故障放電聲音，但聲音小，懷疑沙子使得信號發散，地面并無明顯震動；挖開后并無明顯外傷，再次升壓發現僅有電纜某處震動較大，確定此處故障點，電纜破開后確定此處為電纜本體的單相接頭，電纜修復后重新進行電纜交流耐壓試驗；

（5）耐壓測試：重新電纜交流耐壓52kV持續60min后電纜耐壓試驗合格。

四. 測試現場圖片：
