一． 現場情況描述：

（1）電纜兩端：一端在桿塔上一端在室外環網柜

（2）電纜絕緣電阻：a相對地泄露

（3）其他：本次測試電纜為直埋鋪設，末端在桿塔上

二． 測試所用設備：

（1）絕緣測試工具：5kv絕緣電阻測試儀

（2）高壓源:   5-50試驗變加15-4*2電容

（3）粗測設備：502電纜故障測距儀

（4）精測設備：503電纜故障定點儀

三． 具體測試過程：

（1）絕緣測試：a相對地0.6MΩ，bc兩相絕緣良好

（2）粗測查找：使用502主機低壓脈沖法測試，a相對地136米開路波形，bc相間測試220米。高壓閃絡法采樣為127米。

（3）精確定點：使用503定點儀，在130米處找到故障點。

（4）耐壓測試：/

四.  測試現場圖片：

（1）測試現場接線圖:

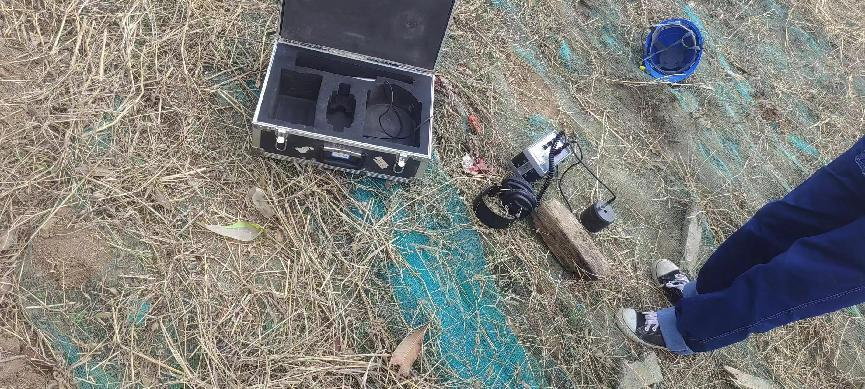

（2）具體定點位置圖:

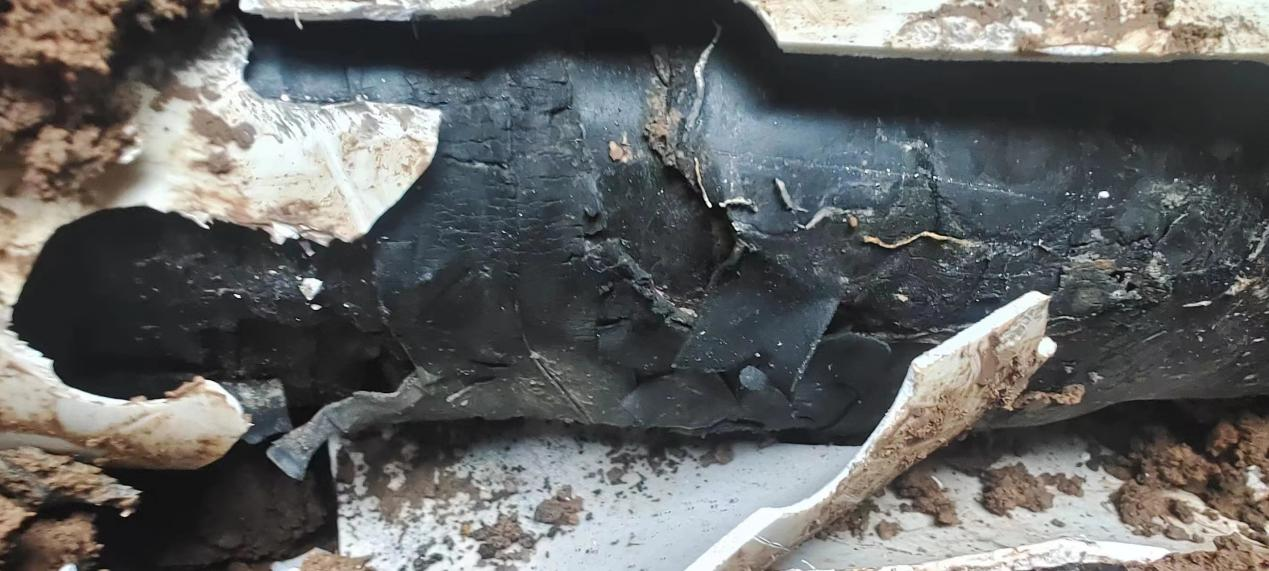

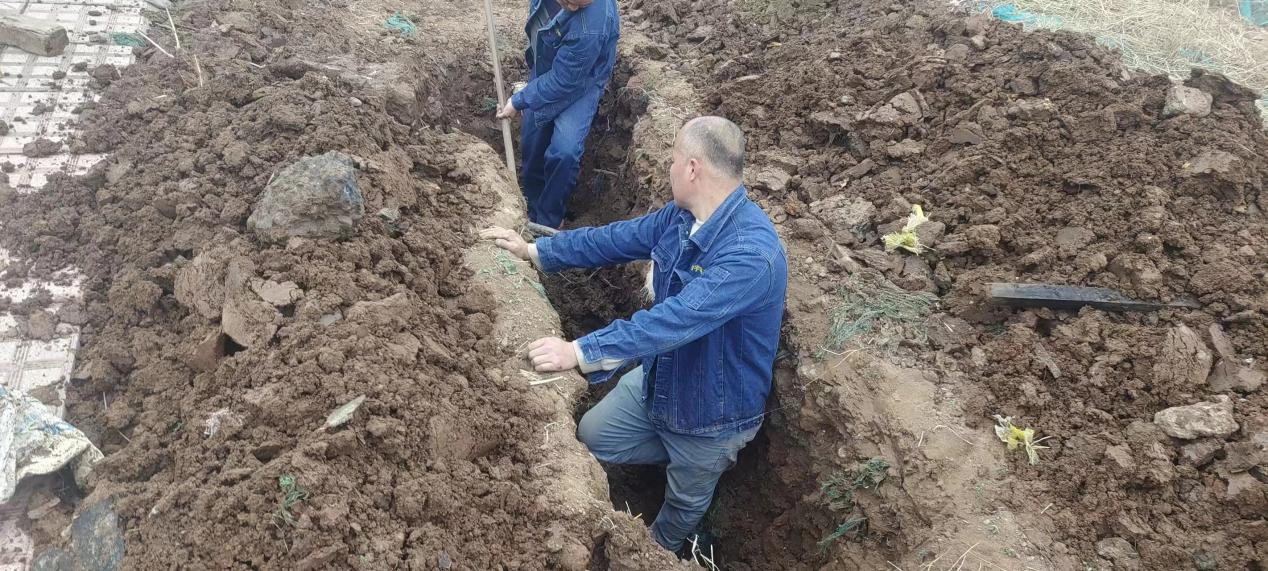

（3）故障開挖圖:

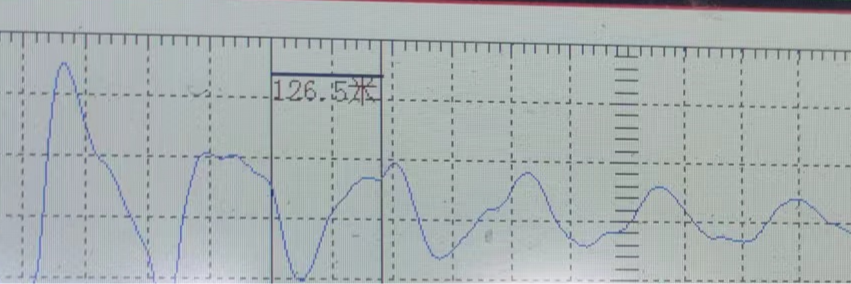

（4）故障波波形圖：

五.總結：本次測試電纜比較短，雖然不知道路徑末端在桿塔上也沒法接地，但是靠503的電磁表也能知道電纜大概位置。
