此案例為本公司為洛陽某供電公司電纜外護套故障查找的整個過程

檢測電纜基本情況：
1.電纜額定電壓：220kV

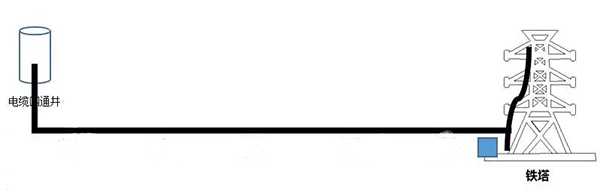

2.電纜起止：鐵塔到電纜通井具體敷設路徑未知
3.電纜全長：2000m

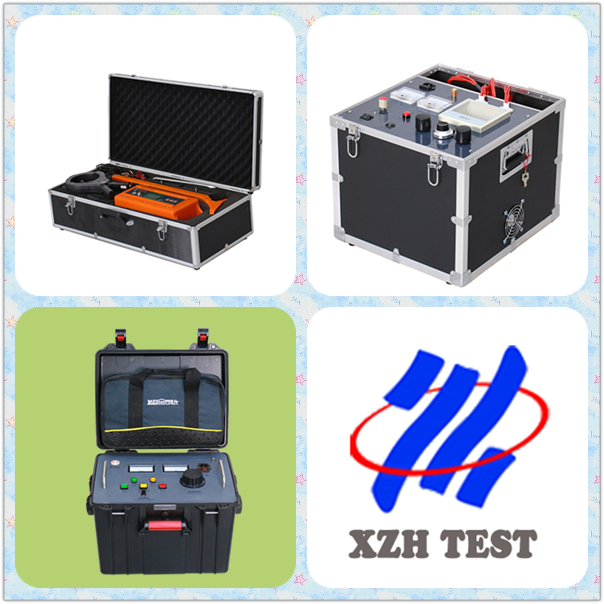

使用儀器：

外護套故障點粗側

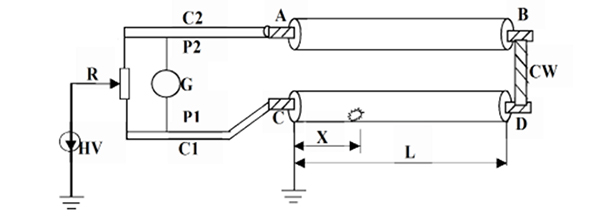

將外護套故障電纜金屬護層按照下圖接線，（XHGG521電纜外護套故障測試儀是根據電橋原理而設計的，特別適合外護套故障的粗側）。XHGG521電纜外護套故障測試儀會自動計算出外護套故障點的距離。

檢測過程：在中間接頭保護接地箱將XHGG521電纜外護套故障測試儀主機與被測金屬護層連接。其中B相金屬護層作為檢測相；C相金屬護層作為輔助相。在鐵塔接地箱將下端BC金屬護層短路。進行加壓后得到預定位為513m。因?yàn)榫唧w敷設路線未知，需要XHGX507電纜綜合測試儀來確認敷設電纜路徑。

外護套故障精準定位

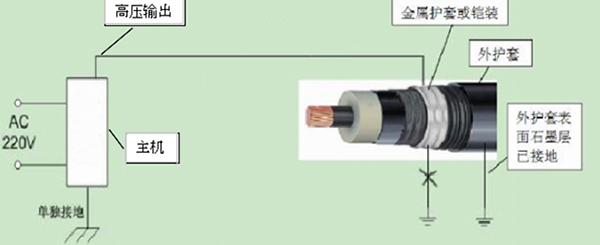

在電纜金屬護層與系統地之間連接上XHHD523電纜外護套故障定點儀，給故障相釋放一個信號重復發出。將跨步電壓準確定點儀作為接收機，可檢測到電纜外護層損壞點處流入土壤的接地電流產生的跨步電壓。

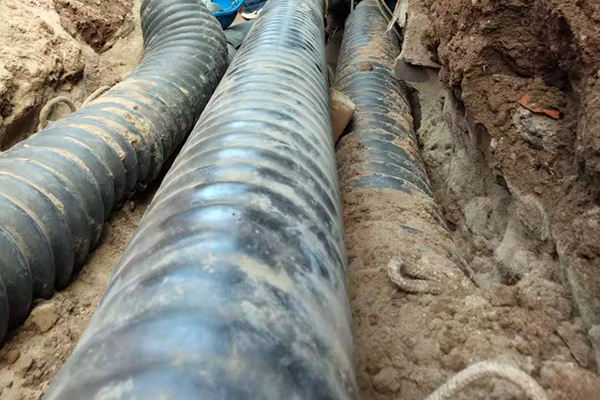

挖開確定：通過當場挖開確定，該處有非常明顯的電纜外護套損傷。確定XHGG521電纜外護套故障測試儀、XHHD523電纜外護套故障定點儀是十分高效、實用性很強的電纜外護套故障定位儀器。

檢測小結：

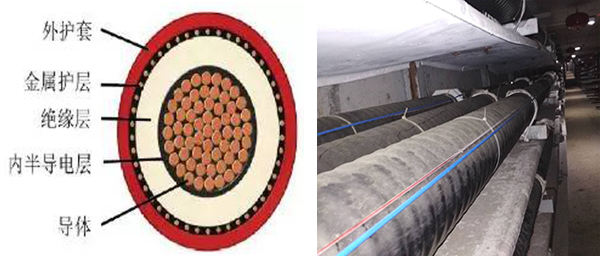

電力電纜外護層是超高壓電纜的最外邊那層，起著隔離金屬護層感應電壓、防止電纜被外力損壞、阻擋水份入侵三重功能。因?yàn)槟壳皣鴥?nèi)電力電纜工程施工品質和運作維護保養水平還不高，110kV-220kV超高壓電纜外護層損壞率較高。單芯電纜引發的護層感應電壓外護層損壞點發熱，假如長期性忽略電力電纜外護層對超高壓電纜設備的重要影響，會產生比較大接地電流，在外護層損壞點處產生大量的熱，在熱量散不出來時，會傳輸?shù)诫娏﹄娎|主絕緣層，進而導致電纜交聯聚乙烯融化產生突發性斷電。

所以各供電公司企業應當定期對超高壓電纜金屬護層對地做絕緣檢測，這是檢測超高壓電纜外護層安全程度的關鍵方法。220kV電力電纜應遵循這種方法進行檢修，便于運維單位及時了解超高壓電纜設備運作情況。

通過此次對220kV電力電纜外護層故障的準確定位，確定了粗測電橋原理、精準定位跨步電壓法針對髙壓單芯電纜外護套故障定位非常管用，是110kV電壓以上的髙壓單芯電纜外護套精準定位的高效工具。
