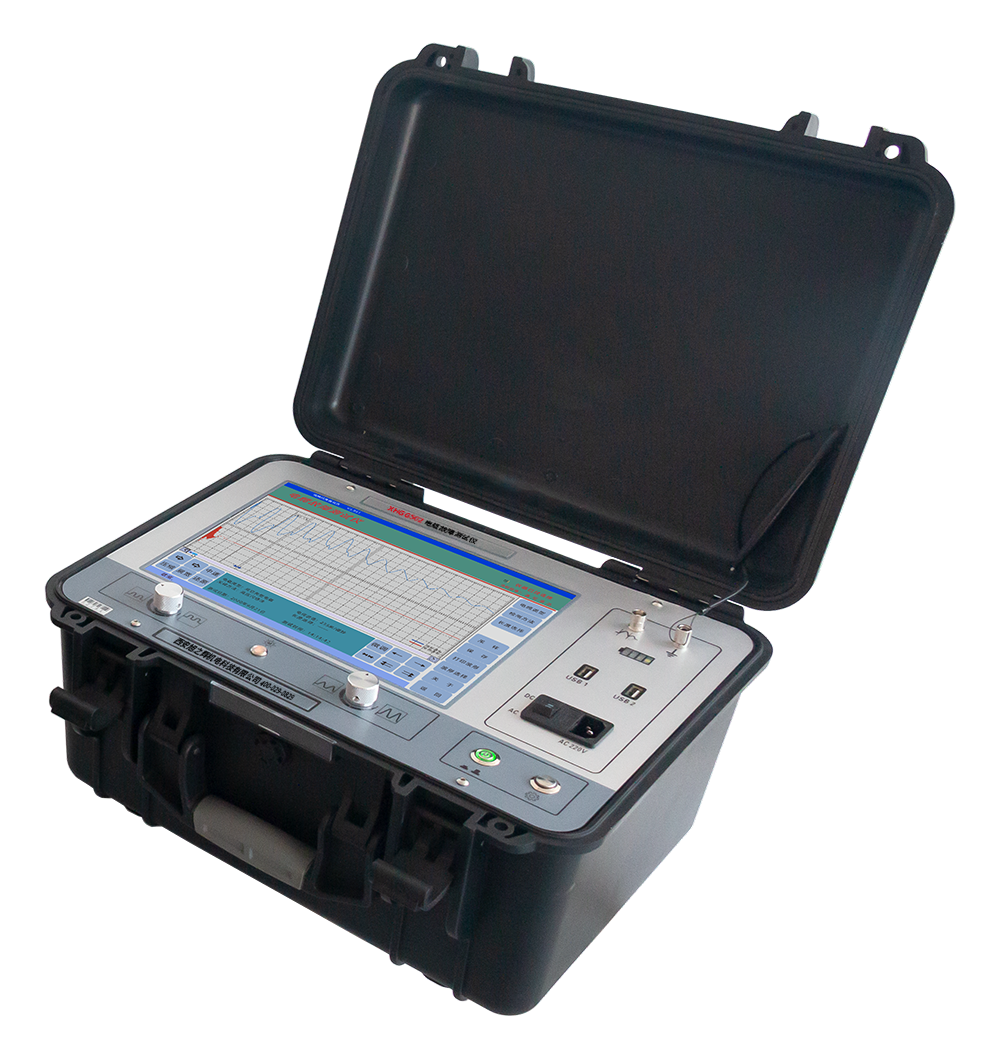

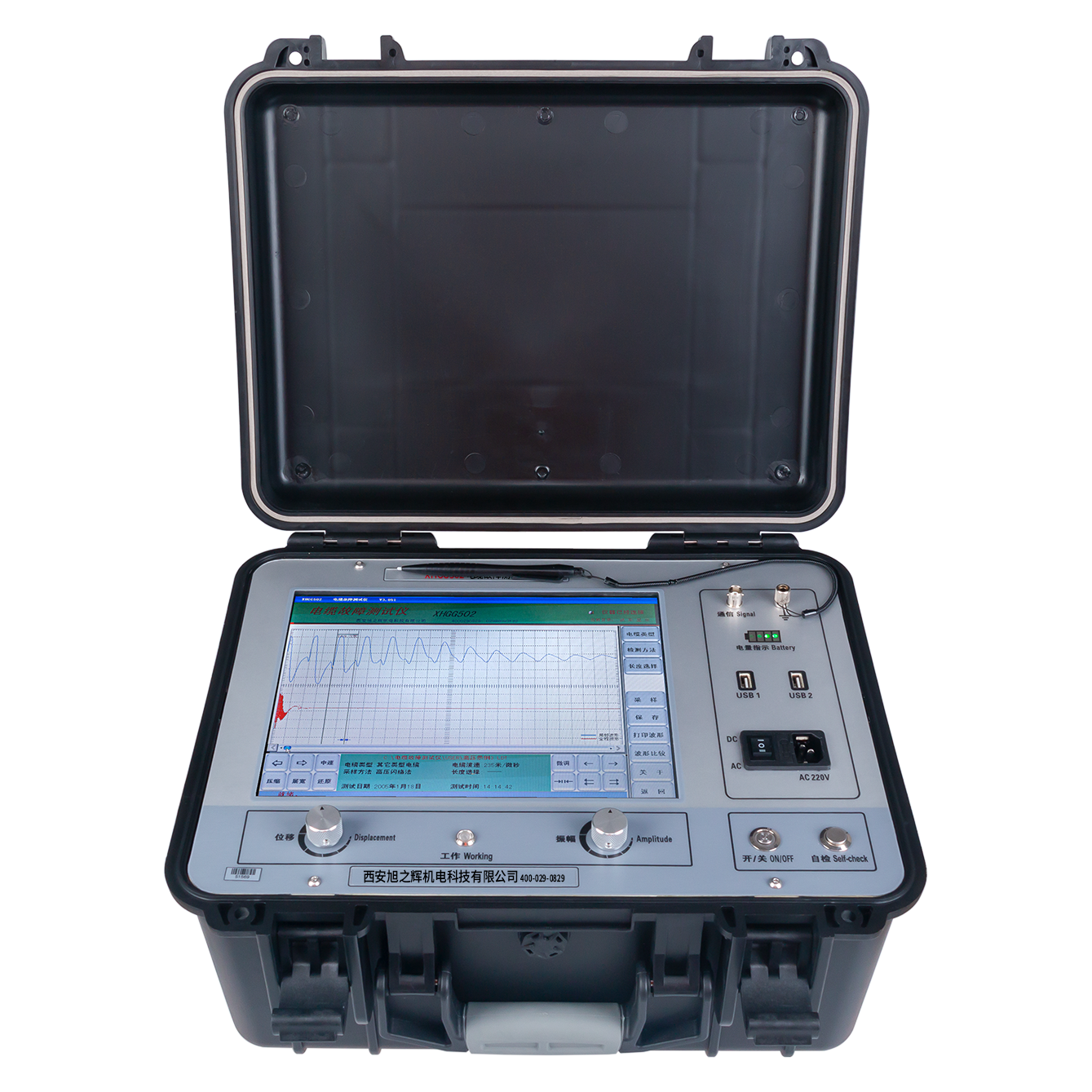

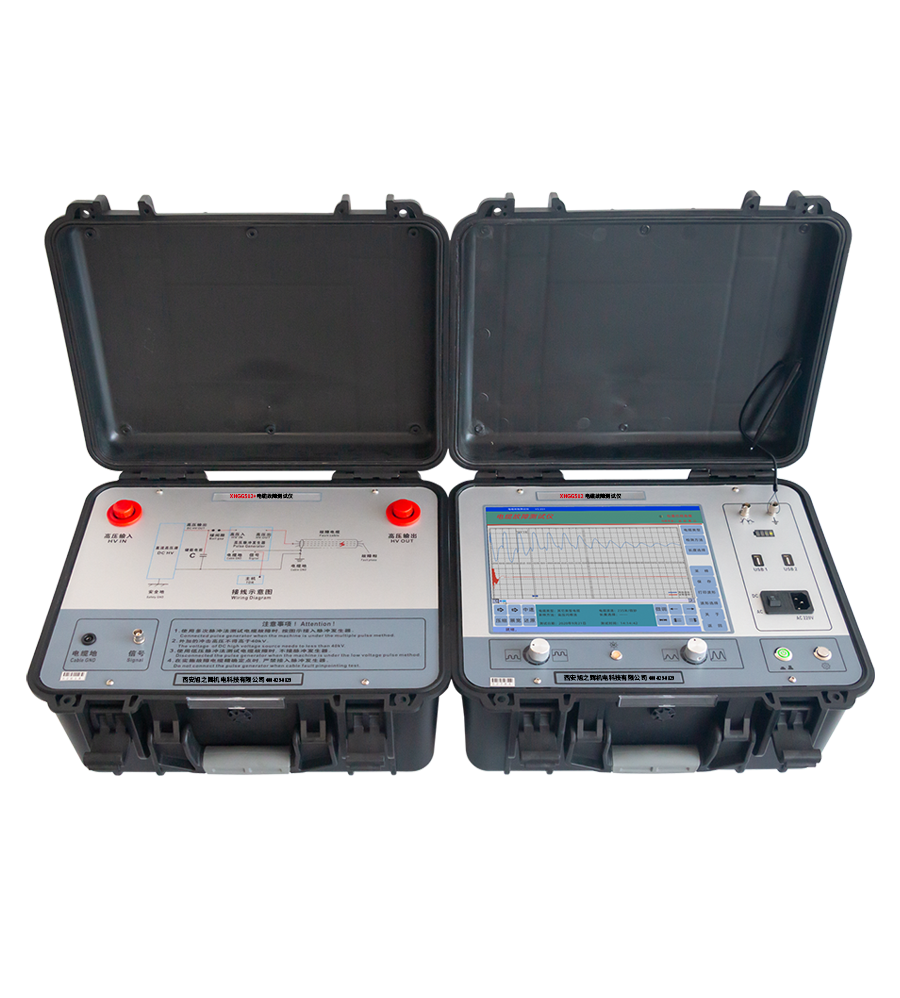

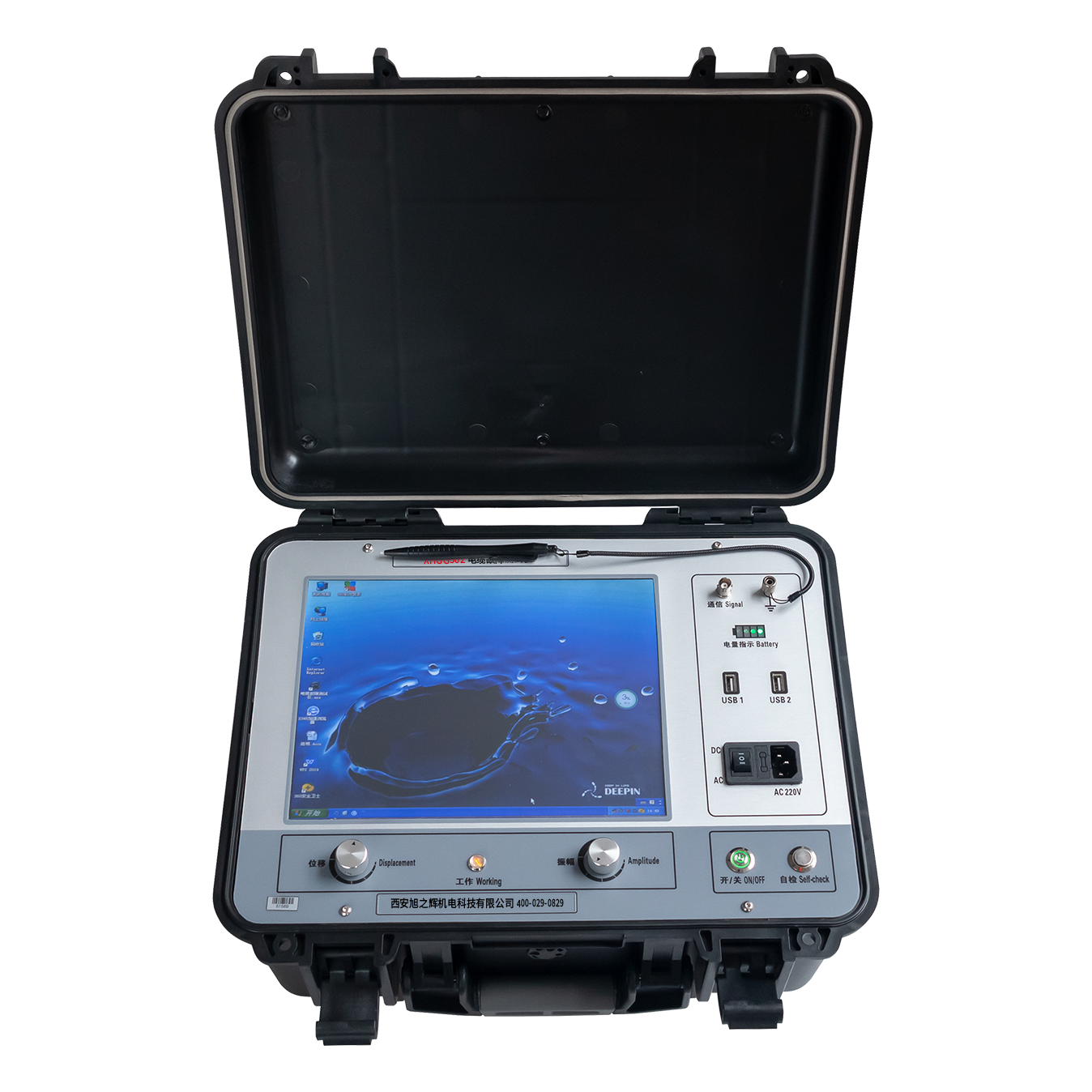

XHGG502多次脈沖電纜故障測試儀用于檢測電纜的高阻泄漏故障、閃絡性故障、低阻接地和斷路故障。

1.可測35kV及以下等級所有電纜的高、低阻故障，適應面廣。
2.儀器采用嵌入式工控機的新技術和“八次脈沖法”測試技術。同時還具有沖擊高壓閃絡法和低壓脈沖法。
3.故障呈現出類似低壓脈沖短路故障波形特征，易判讀。
4.具有方便用戶的軟件和全中文菜單以及熒屏觸摸按鍵操作。按鍵定義簡單明了。測量方法簡單快速。
5.檢測故障成功率、測試方便。
6.高亮度、大液晶屏作為顯示終端，可在陽光直射的環境中清晰地觀察屏幕波形。儀器具有強大的數據處理能力和友好的顯示界面。
7.具有手寫板功能，在波形存儲時可以將現場測試的人員、地點及故障特點、測試過程等信息直接手寫輸入到所保存的文檔中。
8.具有高壓保護措施，測試儀器在沖擊高壓環境中不會死機和損壞。
9.具有標準打印機USB接口。
10.操作簡單，可靠性高。
11.無測試盲區。
12.內置聚合物鋰電池電源，可在無電源環境測試電纜的開路及低阻短路故障。

1） 可測35KV以下等級所有電纜的高、低阻故障，適應面廣。
2） 脈沖產生器承受沖擊高壓：不低于45KV
3） 數據采樣速率: 200MHz
4） 測試距離：＞16Km
5） 無測試盲區
6） 讀數分辨率：0.1m
7） 系統測試精度小于20cm
8） 測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）三種 （測試低壓脈沖幅度：約400VP-P）
9） 八次脈沖發送及故障反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示簡單。所有的高阻故障波形有一種，即類似低壓脈沖法的短路故障波形。自動顯示故障距離。沒有測試盲區。
10） 具有多次測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。
11） 能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比和疊加對比。
12） 內置聚合物鋰電池電源：充滿電后可工作10小時。適合現場測試要求。亦可外接交流電源工作。
13） 工作條件： 溫度-35℃～+45℃，相對濕度 90%，大氣壓力750±30mmHg。

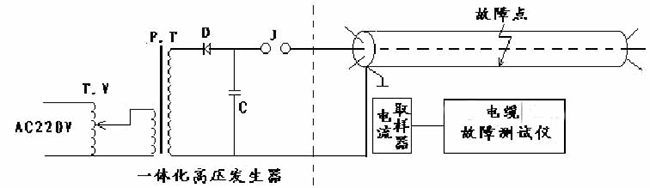

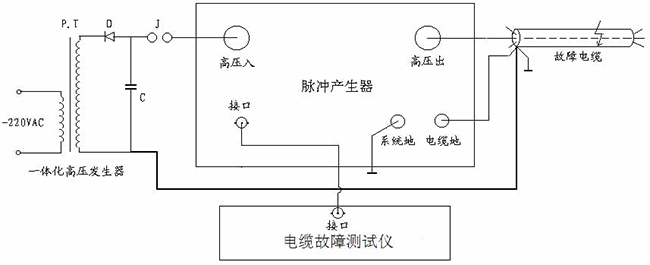

八次脈沖法接線圖                                                          高壓閃絡法接線圖

1、主機黑屏:可能內部電池缺電。
2、一般情況下機內電腦和數據采集器不會有問題。如果有問題,多數情況是機內工控機版和主機板間的連接電纜接觸不良?？捎锰鎿Q法從儀器的提示信息予以排除。
